  BS5467铠装电力电缆

BS 5467 铠装电力电缆, 600/1000V

应用


这种电缆是用于电源和控制电路, 此电缆的钢丝铠装祈祷很好的保护作用. 因此可用于建筑物内部或直埋与地下.

结构

导体 多股铜导体, 遵循BS 6360/IEC 60228，2类
绝缘色彩编码 XLPE (交联聚乙烯)GP 8类或乙丙橡胶GP 6类1芯: 棕色
  2芯: 棕色或蓝色
  3芯: 棕色, 黑色, 灰色
  4芯: 蓝色, 棕色, 黑色, 灰色

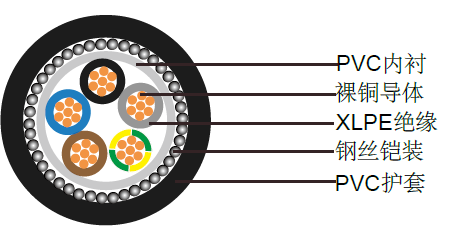

  5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
  5芯以上: 白色线芯加黑色数字标识
内衬 PVC (聚氯乙烯)
保护层 LC (L铅合金 'E')护套
内护套铠装 PVC (聚氯乙烯)单芯: AWA (铝丝铠装)
外护套 多芯: SWA (钢丝铠装)PVC(聚氯乙烯),或防鼠防白蚁PVC(可选)



技术参数

额定电压 600/1000V
额定温度 0°C to +90°C
弯曲半径 12 x 外径
防火 IEC60332第一部分, BS4066第一部分



电缆参数

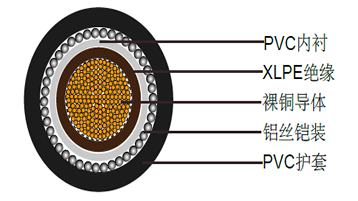

单芯600/1000 V，多股圆形铜导体

BS5467铠装电力电缆



标称导体截面积
成股类型
标称绝缘厚度
标称内衬厚度
标称铝丝直径
标称护套厚度
标称外径
标称重量
mm2
No./mm
mm
mm
mm
mm
mm
kg/km
1x50
19/1.78
1.0
0.8
0.9
1.5
17.5
800
1x70
19/2.14
1.1
0.8
1.25
1.5
20.2
990
1x95
19/2.52
1.1
0.8
1.25
1.6
22.3
1280
1x120
37/2.03
1.2
0.8
1.25
1.6
24.2
1550
1x150
37/2.25
1.4
1
1.6
1.7
27.4
1900
1x185
37/2.52
1.6
1
1.6
1.8
30.0
2320
1x240
61/2.25
1.7
1
1.6
1.8
32.8
2930
1x300
61/2.52
1.8
1
1.6
1.9
35.6
3580
1x400
61/2.85
2.0
1.2
2.0
2.0
40.5
4600
1x500
61/3.20
2.2
1.2
2.0
2.1
44.2
5680
1x630
127/2.52
2.4
1.2
2.0
2.2
48.8
7160
1x800
127/2.85
2.6
1.4
2.5
2.4
55.4
9315
1x1000
127/3.20
2.8
1.4
2.5
2.5
60.6
11490

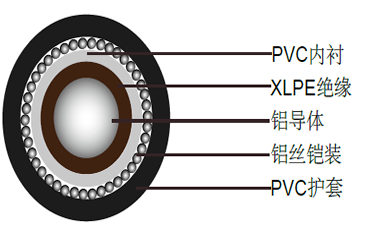

单芯600/1000 V，实心铝导体

BS5467铠装电力电缆

标称导体截面积
标称绝缘厚度
标称内衬厚度
标称铝丝铠装直径
铠装带
标称护套厚度
标称外径
标称重量
厚度
宽度
铝丝铠装
铝带铠装
mm2
mm
mm
mm
mm
mm
mm
mm
mm
kg/km
1x50
1.0
0.8
0.9
0.6
2.4
1.5
16.3
15.7
460
1x70
1.1
0.8
1.25
0.6
2.4
1.5
18.7
17.4
560
1x95
1.1
0.8
1.25
0.6
2.4
1.6
20.6
19.3
690
1x120
1.2
0.8
1.25
0.6
2.4
1.6
22.1
20.8
800
1x150
1.4
1
1.6
0.6
2.4
1.7
25.2
23.2
970
1x185
1.6
1
1.6
0.6
2.4
1.8
27.4
25.4
1150
1x240
1.7
1
1.6
1
3.6
1.8
29.9
28.7
1380
1x300
1.8
1
1.6
1
3.6
1.9
32.4
31.2
1640

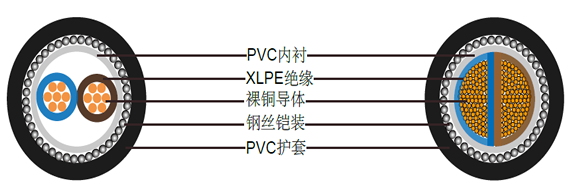

两芯600/1000 V，多股铜导体

BS5467铠装电力电缆

标称导体截面积
成股类型
标称绝缘厚度
标称内衬厚度
标称钢丝铠装直径
标称护套厚度
标称外径
标称重量
挤出型内衬
带状内衬
mm2
No./mm
mm
mm
mm
mm
mm
mm
kg/km
2x1.5
7/0.53
0.6
0.8
0.9
1.4
12.1
-
320
2x2.5
7/0.67
0.7
0.8
0.9
1.4
13.6
-
365
2x4
7/0.85
0.7
0.8
0.9
1.4
14.7
-
440
2x6
7/1.04
0.7
0.8
0.9
1.4
15.9
-
470
2x10
7/1.35
0.7
0.8
0.9
1.5
18.0
-
800
2x16
7/1.70
0.7
0.8
1.25
1.5
20.4
20.4
900
2x25
7/2.14
0.9
0.8
1.25
1.6
24.1
24.1
1240
2x25*
7/2.14
0.9
0.8
1.25
1.6
20.4
20.4
1240
2x35
7/2.52
0.9
1
1.6
1.7
27.7
27.3
1710
2x35*
7/2.52
0.9
1
1.6
1.7
23.3
22.9
1710
2x50*
19/1.78
1.0
1
1.6
1.8
25.8
25.4
1800
2x70*
19/2.14
1.1
1
1.6
1.9
29.0
28.6
2320
2x95*
19/2.52
1.1
1.2
2.0
2.0
33.1
32.3
3150
2x120*
37/2.03
1.2
1.2
2.0
2.1
36.1
35.3
3880
2x150*
37/2.25
1.4
1.2
2.0
2.2
39.3
38.5
4820
2x185*
37/2.52
1.6
1.4
2.5
2.4
44.7
43.5
5920
2x240*
61/2.25
1.7
1.4
2.5
2.5
49.0
47.8
7300
2x300*
61/2.52
1.8
1.6
2.5
2.6
53.5
51.9
8770
2x400*
61/2.85
2
1.6
2.5
2.8
59.0
57.4
10905

* D形多股导体(2类)

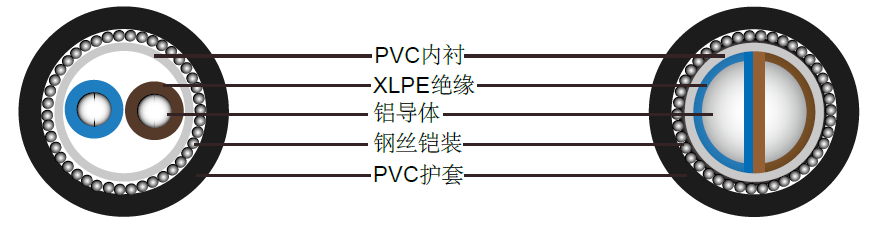

两芯600/1000 V，实心铝导体

BS5467铠装电力电缆

标称导体截面积 标称绝缘厚度 标称内衬厚度 标称钢丝铠装直径 铠装带 标称护套厚度 标称外径 标称重量
厚度 宽度 钢丝铠装 钢带铠装
挤出型内衬 带状内衬
mm2
mm
mm
mm
mm
mm
mm
mm
mm
mm
kg/km
2x16
0.7
0.8
1.25
0.6
2.4
1.5
19.1
19.1
17.8
650
2x25
0.9
0.8
1.25
0.6
2.4
1.5
22.4
22.4
21.1
915
2x25*
0.9
0.8
1.25
0.6
2.4
1.6
18.7
18.7
17.4
1255
2x35
0.9
1
1.6
0.6
2.4
1.6
25.7
25.3
23.3
1255
2x35*
0.9
1
1.6
0.6
2.4
1.7
21.4
21.0
19
1430
2x50*
1.0
1
1.6
0.6
2.4
1.8
23.5
23.1
21.1
1430
2x70*
1.1
1
1.6
1
3.6
1.9
26.3
25.9
24.7
1780
2x95*
1.1
1.2
2.0
1
3.6
2
30
29.2
27.2
1950

*实心扇状导体（1类）

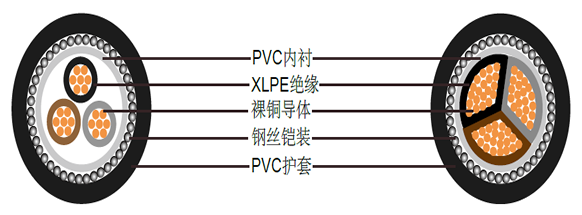

三芯600/1000 V，多股铜导体

BS5467铠装电力电缆

标称导体截面积
成股类型
标称绝缘厚度
标称内衬厚度
标称钢丝铠装直径
标称护套厚度
标称外径
标称重量
挤出型内衬
带状内衬
mm2
No./mm
mm
mm
mm
mm
mm
mm
kg/km
3x1.5
7/0.53
0.6
0.8
0.9
1.3
12.6
-
340
3x2.5
7/0.67
0.7
0.8
0.9
1.4
14.1
-
408
3x4
7/0.85
0.7
0.8
0.9
1.4
15.3
-
498
3x6
7/1.04
0.7
0.8
0.9
1.4
16.6
-
600
3x10
7/1.35
0.7
0.8
1.25
1.5
19.5
-
915
3x16
7/1.70
0.7
0.8
1.25
1.6
21.6
21.6
1130
3x25
7/2.14
0.9
1
1.6
1.7
26.7
26.3
1710
3x25*
7/2.14
0.9
1
1.6
1.7
23.6
23.2
1710
3x35
7/2.52
0.9
1
1.6
1.8
29.4
29.0
2100
3x35*
7/2.52
0.9
1
1.6
1.8
25.7
25.3
2100
3x50*
19/1.78
1.0
1
1.6
1.8
28.5
28.1
2450
3x70*
19/2.14
1.1
1
1.6
1.9
32.2
31.8
3120
3x95*
19/2.52
1.1
1.2
2.0
2.1
37.0
36.2
4310
3x120*
37/2.03
1.2
1.2
2.0
2.2
40.4
39.6
5160
3x150*
37/2.25
1.4
1.4
2.5
2.3
45.5
44.3
7160
3x185*
37/2.52
1.6
1.4
2.5
2.4
49.8
48.6
8600
3x240*
61/2.25
1.7
1.4
2.5
2.6
55.1
53.9
10755
3x300*
61/2.52
1.8
1.6
2.5
2.7
60.2
58.6
13080
3x400*
61/2.85
2
1.6
2.5
2.9
66.6
65.0
15810

*扇形多股导体（2类）

三芯600/1000 V，实心铝导体

BS5467铠装电力电缆

标称导体截面积
标称绝缘厚度
标称内衬厚度
标称钢丝铠装直径
铠装带
标称护套厚度
标称外径
标称重量
厚度
宽度
钢丝铠装
钢带铠装
挤出型内衬
带状内衬
mm2
mm
mm
mm
mm
mm
mm
mm
mm
mm
kg/km
3x16
0.7
0.8
1.25
0.6
2.4
1.6
20.3
20.3
19
760
3x25
0.9
1
1.6
0.6
2.4
1.7
22.5
22.1
20.1
1020
3x25*
0.9
1
1.6
0.6
2.4
1.7
24.9
24.5
22.5
1020
3x35
0.9
1
1.6
0.6
2.4
1.8
24.4
24.9
22
1200
3x35*
0.9
1
1.6
0.6
2.4
1.8
27.3
26.9
24.9
1200
3x50*
1.0
1
1.6
0.6
2.4
1.8
26.8
26.4
24.9
1380
3x70*
1.1
1
1.6
1
3.6
1.9
30.2
29.8
28.6
1750
3x95*
1.1
1.2
2.0
1
3.6
2.1
34.8
34.0
32
2420
3x120*
1.2
1.2
2.0
1.4
4.8
2.2
37.8
37.0
35.8
2820
3x150*
1.4
1.4
2.5
1.4
4.8
2.3
42.7
41.5
39.3
3660
3x185*
1.6
1.4
2.5
1.4
4.8
2.4
46.7
45.5
43.3
4350
3x240*
1.7
1.4
2.5
1.4
4.8
2.6
51.5
50.3
48.1
5220
3x300*
1.8
1.6
2.5
1.8
6.4
2.7
56.2
54.6
53.2
6200

*实心扇状导体（1类）

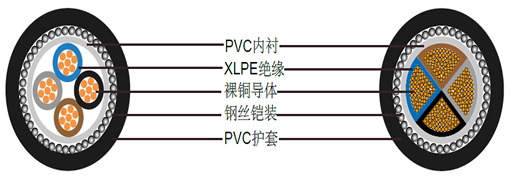

四芯600/1000 V，多股铜导体

BS5467铠装电力电缆

标称导体截面积
成股类型
标称绝缘厚度
标称内衬厚度
标称钢丝铠装直径
标称护套厚度
标称外径
标称重量
挤出型内衬
带状内衬
mm2
No./mm
mm
mm
mm
mm
mm
mm
kg/km
4x1.5
7/0.53
0.7
0.8
0.9
1.4
13.3
-
390
4x2.5
7/0.67
0.7
0.8
0.9
1.4
15.0
-
470
4x4
7/0.85
0.7
0.8
0.9
1.4
16.4
-
580
4x6
7/1.04
0.7
0.8
1.25
1.5
18.7
-
805
4x10
7/1.35
0.7
0.8
1.25
1.5
21.1
-
1090
4x16
7/1.70
0.7
0.8
1.25
1.6
23.4
23.4
1320
4x25
7/2.14
0.9
1
1.6
1.7
28.9
28.5
1840
4x25*
7/2.14
0.9
1
1.6
1.7
26.1
25.7
1840
4x35
7/2.52
0.9
1
1.6
1.8
31.9
31.5
2310
4x35*
7/2.52
0.9
1
1.6
1.8
28.6
28.2
2310
4x50*
19/1.78
1.0
1
1.6
1.9
32.0
31.6
2970
4x70*
19/2.14
1.1
1.2
2.0
2.1
37.7
36.9
4240
4x95*
19/2.52
1.1
1.2
2.0
2.2
41.7
40.9
5400
4x120*
37/2.03
1.2
1.4
2.5
2.3
47.1
45.9
7000
4x150*
37/2.25
1.4
1.4
2.5
2.4
51.4
50.2
8350
4x185*
37/2.52
1.6
1.4
2.5
2.6
56.6
55.4
10130
4x240*
61/2.25
1.7
1.6
2.5
2.7
63.0
61.4
12840
4x300*
61/2.52
1.8
1.6
2.5
2.9
68.8
67.2
15530
4x400*
61/2.85
2
1.8
3.15
3.2
78.1
76.1
19950

* 扇形多股导体（2类）

四芯600/1000 V，实心铝导体

BS5467铠装电力电缆



标称导体截面积
标称绝缘厚度
标称内衬厚度
标称钢丝铠装直径
铠装带
标称护套厚度
标称外径
标称重量
厚度
宽度
钢丝铠装
钢带铠装
挤出型内衬
带状内衬
mm2
mm
mm
mm
mm
mm
mm
mm
mm
mm
kg/km
4x16
0.7
0.8
1.25
0.6
2.4
1.6
21.8
21.8
20.5
980
4x25
0.9
1
1.6
0.6
2.4
1.7
26.9
26.5
24.5
1220
4x25*
0.9
1
1.6
0.6
2.4
1.7
24.6
24.2
22.2
1220
4x35
0.9
1
1.6
0.6
2.4
1.8
29.5
29.2
27.1
1420
4x35*
0.9
1
1.6
0.6
2.4
1.8
27
26.6
24.6
1420
4x50*
1.0
1
1.6
1
2.4
1.9
30
29.6
28.4
1770
4x70*
1.1
1.2
2.0
1
3.6
2.1
35.3
34.5
32.5
2500
4x95*
1.1
1.2
2.0
1.4
3.6
2.2
39
38.2
37
2980
4x120*
1.2
1.4
2.5
1.4
4.8
2.3
44
42.8
40.6
3950
4x150*
1.4
1.4
2.5
1.4
4.8
2.4
47.9
46.7
44.5
4600
4x185*
1.6
1.4
2.5
1.4
4.8
2.6
52.7
51.5
49.3
5430
4x240*
1.7
1.6
2.5
1.8
4.8
2.7
58.5
56.9
55.5
6660
4x300*
1.8
1.6
2.5
1.8
6.4
2.9
63.8
62.2
60.8
7770

*实心扇状导体（1类）

五芯600/1000 V，多股铜导体

BS5467铠装电力电缆



标称导体截面积
成股类型
标称绝缘厚度
标称内衬厚度
标称钢丝铠装直径
标称护套厚度
标称外径
标称重量
挤出型内衬
带状内衬
mm2
No./mm
mm
mm
mm
mm
mm
mm
kg/km
5x1.5
7/0.53
0.6
0.8
0.9
1.4
14.3
-
430
5x2.5
7/0.67
0.7
0.8
0.9
1.4
16.1
-
545
5x4
7/0.85
0.7
0.8
0.9
1.5
17.8
-
680
5x6
7/1.04
0.7
0.8
1.25
1.5
20
-
840
5x10
7/1.35
0.7
0.8
1.25
1.6
22.9
-
1105
5x16
7/1.70
0.7
1
1.6
1.7
26.6
26.2
1450
5x25
7/2.14
0.9
1
1.6
1.8
31.5
31.1
2245
5x35
7/2.52
0.9
1
1.6
1.9
34.8
34.4
2840
5x50
19/1.78
1.0
1.2
2
2
40.4
39.6
3895
5x70
19/2.14
1.1
1.2
2
2.2
46.3
45.5
5145

多芯600/1000 V，多股铜导体

标称导体截面积
成股类型
标称绝缘厚度
标称内衬厚度
标称钢丝铠装直径
标称护套厚度
标称外径
标称重量
mm2
No./mm
mm
mm
mm
mm
mm
kg/km
7x1.5
7/0.53
0.6
0.8
0.9
1.4
15.2
500
12x1.5
7/0.53
0.6
0.8
1.25
1.5
19.4
820
19x1.5
7/0.53
0.6
0.8
1.25
1.6
22.2
1080
27x1.5
7/0.53
0.6
1
1.6
1.7
26.7
1550
37x1.5
7/0.53
0.6
1
1.6
1.7
29
1850
48x1.5
7/0.53
0.6
1
1.6
1.8
32.7
2250
7x2.5
7/0.67
0.7
0.8
0.9
1.4
17.1
730
12x2.5
7/0.67
0.7
0.8
1.25
1.6
22.4
1020
19x2.5
7/0.67
0.7
1
1.6
1.7
26.6
1530
27x2.5
7/0.67
0.7
1
1.6
1.8
30.7
1960
37x2.5
7/0.67
0.7
1
1.6
1.8
33.8
2450
48x2.5
7/0.67
0.7
1.2
2
2
39.3
3260
7x4
7/0.85
0.7
0.8
1.25
1.5
19.7
840
12x4
7/0.85
0.7
1
1.6
1.6
25.7
1390
19x4
7/0.85
0.7
1
1.6
1.7
29.3
1850
27x4
7/0.85
0.7
1
1.6
1.9
34.4
2350
37x4
7/0.85
0.7
1.2
2
2
39.2
2800
48x4
7/0.85
0.7
1.2
2
2.1
44.1
3250

其他芯数的可以根据客户要求提供
